产品描述:

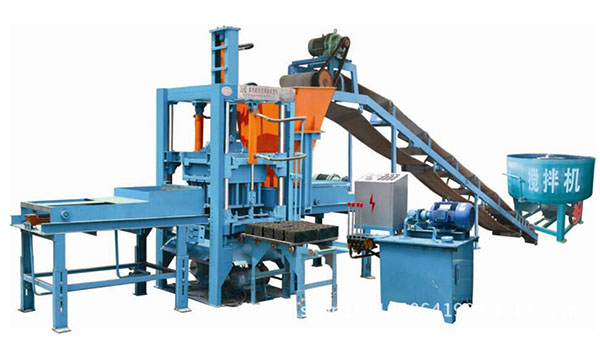

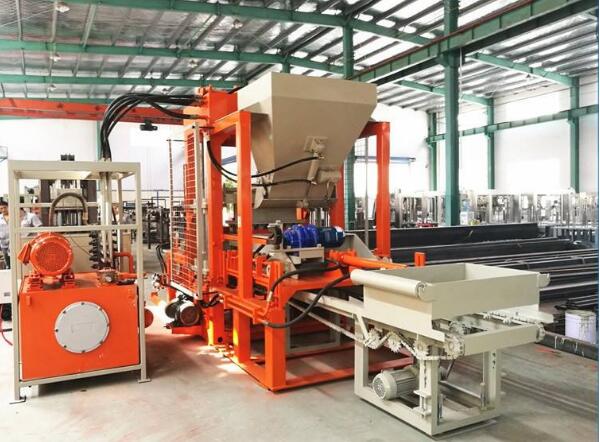

液压全自动制砖机主要有主机、液压泵站、电气控制台和出砖平输送组成。
1、主机主要有机架、液压缸、模具、配套模框和冲头等组成。机身采用铸钢件构造,增强了设备的稳定性,使机器运行时更加平稳,保证设备长期工作不会出现变形,延长了机器使用寿命。
2、液压泵站主要由电机、液压阀、油路块、油管等构成。高度集中的液压阀配置和独特的右路设计保证了机器可实现连续性正常工作,提高了工作效率。
3、电气控制台主要有液压控制系统及配电柜组成。先进的液压控制系统可实现全自动控制,配备的可显示文本控制器可随用户的需求而随意调节,操作更方便快捷。
4、出砖平输送主要是用于输送压制出来的成型砖,制砖原料压制成砖后在推拉缸的作用力下,直接把砖推到皮带输送机上,然后由机械手自动码砖,这样更方便快捷,大大提高工作效率和产量。
工作原理:
主电动机通过皮带轮上皮带驱动减速器转动,经联轴器将动力传送至小齿轮轴,小齿轮带动大齿轮转动(即主轴转动)。通过曲柄连杆机构把圆周运动转变成横梁的上下直线运动。横梁的上下运动带动料车前后运动,同时完成加料、推砖工作。横梁抬起时主轴凸轮推动下压头体,把压制成型的制品顶出模腔,料车同时动作,把被顶出成型制品推过模腔口至捡拾平台,并供给模腔物料。压制系统进行:供料、压制、顶出模腔、推出制品、供料……周而复始的循环工作。
适用范围:
主要用于粉煤灰、河沙、海沙、山沙、矿粉、炉渣、石粉、煤渣、煤矸石、尾矿渣、化工渣等为主要原材料添加一定比例的水泥或白灰等胶结材料进行砖的压制成型。根据模具不同可压制外形为标准砖、多孔砖、盲孔砖、空心砖、路面砖及特殊需求的砖类;根据后期养护工艺可分为自然养护的免烧砖和蒸压养护的蒸养砖(蒸压砖)等。是符合国家产业政策及国家新型墙墙体材料改革倡导的环保型墙体材料加工设备。
产品特点:
主要特点在于传动部份完全密封,自动供油,循环润滑,不需要人工注油。回转拉杆与齿轮体分离,使曲轴齿轮副完全密封。承压活塞多重防尘、密封,压力供油润滑。顶塞杆采用球面瓦副。调料机构采用蜗杆蜗轮升降,使调料轻松可靠。
该机采用高速飞轮储能、配用电机功率小、压力大、砖坯成型好。完全密封,柱塞油泵压力供油,循环润滑,整机结构紧凑合理,高效节能、新颖先进、外型美观,操作、维修方便、安全可靠。各项技术经济指标均为同类机型先进水平,是用户首选机型。本设备是八孔盘转式单向加压机械式。压砖机构为曲柄连杆机构。
主要由减速传动机构、成型机构、调料机构、给料机构、润滑机构、电控系统组成。砖坯型腔八等份均布于回转盘上,回转盘在偏心拉杆的作用下沿中立轴作逆时针方向间歇旋转。减速传动机构、压制成型机构、调料机构、给料机构、转盘、轨道、回转机构、润滑系统、电控系统均固定在机座上。
