产品描述:

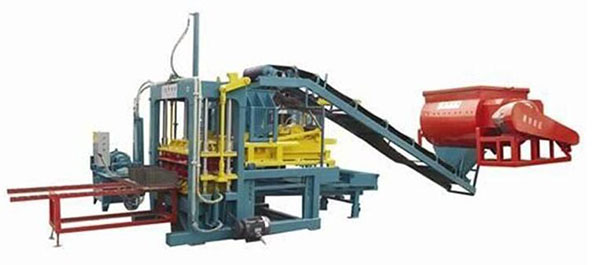

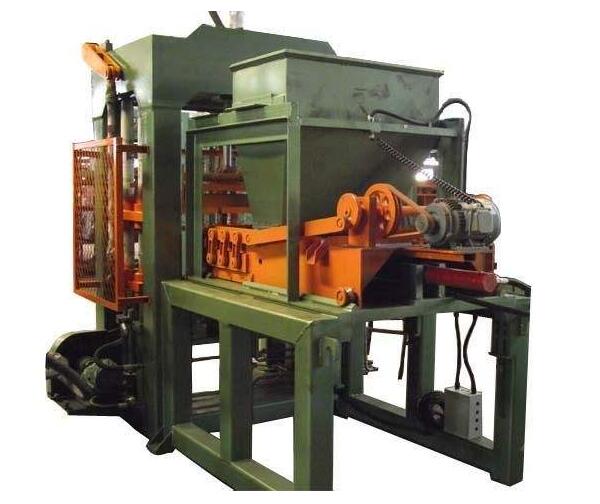

大型多功能水泥制砖机设备是指生产砖的过程中,有别于传统烧窑制砖的工艺,该机器是通过液压机砌块成型的,不需要烧制工程。免烧砖机结合当前国内外同类特点和市场需要设计制造的新型制砖设备。免烧砖机具有结构紧凑、压制力大、刚性强、全密封防尘,循环润滑,操作简单,产量高,经久耐用的特点。免烧砖机的喂料机变速、回转盘转动等部位采用先进技术,传动力大,运转平稳,到位准确,维修率低等优点。国内“免烧砖机”大致分为:.机械压制成型(代表作为曲轴双曲柄机械压制类及改进版的八孔转盘式压制类)、震动成型(代表作为砌块机改良模具后生产水泥砖的设备)、液压+振动成型(代表作为引进国外或经国内改良的大型砌块成型机设备)等。不管其使用何种原材料及何种成型方式,这些设备做出来的砖都使用自然养护或者蒸压养护,所以民间还是俗称这种砖为“免烧砖”,自然而然的生产这种砖的设备也被称之为“免烧砖机”。

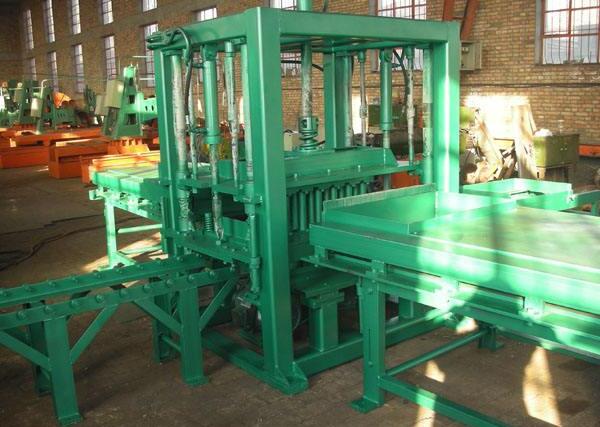

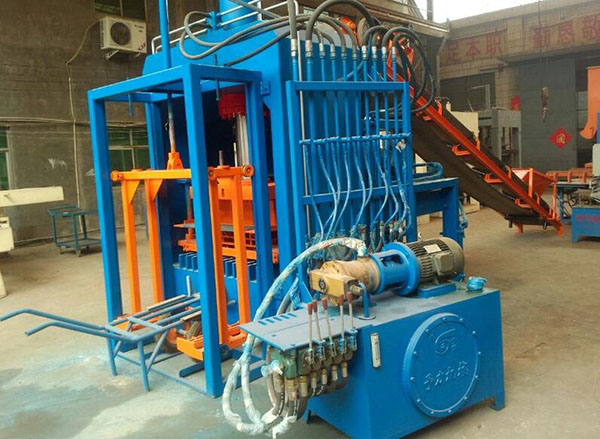

砌块成型机是代表目前国产台模压合振机中比较先进的砌块成型机型,它是在吸收德国、意大利、日本等国外砌块成型机诸多优点的基础上研发制造的高性能国产成型设备, 兼容马路砖、路沿石、河道砖和水工产品等,同时可以选择水平二次布料系统,增加色彩效果,采用储料分料装置,独立基础的储料斗,克服了混凝土的提前液化的弊病保证了制作成品质量, 可自动完成从投料到制品的输出全过程.
调试标准:
1、调整喂料机构刮刀与料筒底板的间隙,应不大于2㎜。
2、调整喂料机构下料筒底面与大盘之间的间隙应不大于0.5㎜。
3、调整喂料机构上部料筒的调整圈与给料盘之间的间隙有0.5-1㎜。
4、调整轨道高度,使顶出砖坯后,模面应高于盘面1㎜(允许用薄铁皮在轨道与支架面调整)。
5、调整压砖机构的偏心轴,使它能够压出要求的砖坯。
免烧砖机安装完毕后,必须进行试车,试车包括空截和负荷试验两部分。
试车前应对机器进行外观检查,拧紧尚未紧固零件,清除回转盘表面上, 横孔内及其它传动部件上的杂物,同时应对各润滑点加足润滑油,然后 人工搬动机器,将回转盘回转2-3周,经检查机器,确认没有卡住现象为止。
一切检查合格后,方可进行空车试验,运转时间应不少于2小时,空车试验时应仔细观察轴承温度、齿轮啮合情况,电机温升及润滑情况,注意压砖机构及轨道顶砖部位工作情况。
空车试验合格后,再逐步增加喂料量,进行负荷试验,再检查各部分在负荷作用下的工作情况,负荷试验不少于4小时。
【免烧砖配方配料比原料】
1、免烧砖配方页岩砖(粉碎后):页岩90%,水泥8-10%,岩砂0.2%,氯化钾0.2%。
2、免烧砖配方比例金铁矿粉:金铁矿粉60%,石粉30%,水泥10-15%,岩砂精0.2%,
氯化钾0.2%,早强剂0.2%。
3、免烧砖配方高掺量粉煤灰砖:粉煤灰60%,炉渣30%,水泥8-10%,岩砂精0.2%,早强剂0.2%
4、免烧砖机厂家提供的配方粉煤灰砖:煤灰30%,炉渣30%,石硝30%,水泥8-10%,岩砂精0.2%。(100kg/cm2加8%水泥,150kg/cm2加10%水泥)
5、石硝砖:石粉60%,石硝3%,水泥8-10%,生石灰3%,灰粉0.2%。
6、河砂砖:①河沙60%,石粉30%,水泥10-15%,沙浆宝0.5%。②灰粉王0.2%,早强剂0.2%,氯化钾0.2%。(任选一种)

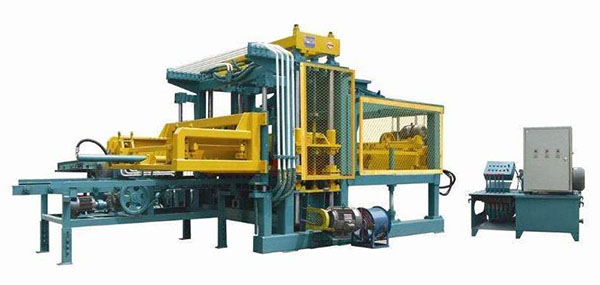

全自动免烧砖机主要用于压制粉煤灰、河沙、海沙、山沙、矿粉、炉渣、石粉、煤渣、煤矸石、尾矿渣、化工渣等为主要原料的免烧砖、蒸养砂砖、耐火砖、多孔砖、彩色路面砖和空心砖的生产,是国家大力介导的环保型建材设备。
免烧工作原理:
主电动机通过皮带轮上皮带驱动减速器转动,经联轴器将动力传送至小齿轮轴,小齿轮带动大齿轮转动(即主轴转动)。通过曲柄连杆机构把圆周运动转变成横梁的上下直线运动。横梁的上下运动带动料车前后运动,同时完成加料、推砖工作。横梁抬起时主轴凸轮推动下压头体,把压制成型的制品顶出模腔,料车同时动作,把被顶出成型制品推过模腔口至捡拾平台,并供给模腔物料。压制系统进行:供料、压制、顶出模腔、推出制品、供料……周而复始的循环工作。
